「RD-XS37のDVDドライブがお亡くなりになりました、、、チ〜ン」の記事で書いたように、「ディスクをチェックしてください」のエラーが出てHDDレコーダーのドライブが壊れました。そして結局修理に出すのではなく、自力でDVDドライブを交換してきちんと動作するようにしました。まあ、ドライブの動作音がすごくうるさくなりましたが、許容範囲ということで。

今回のDVDドライブ換装に踏み出そうと決心をさせたのは価格.comの以下の書き込み。
→価格.com：ドライブ換装
こちらのスレッドにRD-XS37にてAD7200Aで換装に成功したという方が何人かいらっしゃったこと。そして下記のwikiにも成功例があったこと。
→RD-wiki：DVDドライブ換装
この2点がわたしを後押ししました。なんといっても AD7200A はソフマップで3000円以内で買えますし、成功すれば儲け物、失敗してもあきらめがつくかなと。わたしが購入したのは下記のドライブ。

【限定特価】 AD-7200A0B ブラック バルク品
DVDスーパーマルチドライブ/ATAPI接続モデル

SONY NEC オプティアーク

→ソフマップ・ドットコムで詳しく見る
→Amazonで詳しく見る

換装手順は下記の通り。

最初の方は写真を撮りながら作業をしていたのですが、途中から写真を撮る余裕がなくなったので、テキスト中心ですが。
作業に必要な工具はプラス・マイナスドライバー。材料は、DVDドライブAD-7200A、3mm程度の防振シート、両面テープです。

1) 左右それぞれ2つと裏側3つの合計5つのネジをプラスドライバーで外す。

2) 金属皮の後ろの部分を持ち上げ、後ろへスライドさせながら外す。壊れるんじゃないかと思うくらい力がいりました。

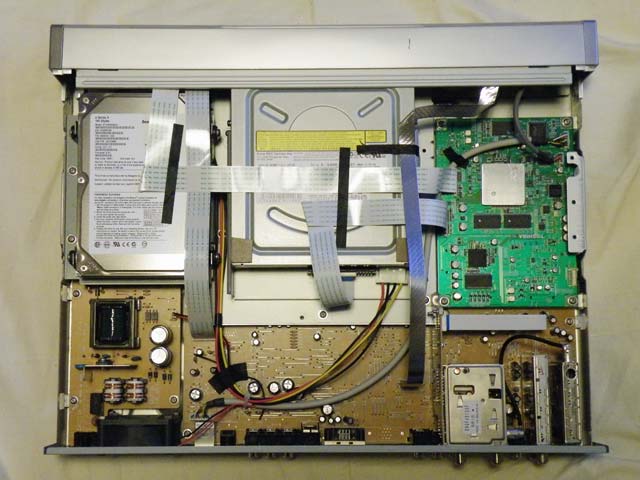

DVD換装前

3) 前面操作部分を外す。RD-XS37の場合、脚を取り付けている部分のネジが前面パネルも固定しているので、それを外します。そして左右のツメをマイナスドライバーで持ち上げ外します。片方ずつやった方がいいようです。また前面パネルはコードで本体とつながっているので、外すときに勢いあまらないこと。

RD-XS36の事例ですが下記のサイトが参考になりました。構造自体は余り変わっていないようです。
→動画なんか扱ってみる：ＸＳ３６　ドライブ分解編〜その１　ドライブを取り出す

4) いよいよここからDVDドライブを取り出します。左右の前側1箇所ずつと後ろ1箇所の計3箇所で固定されているのでそのネジを外します。DVDドライブとHDDドライブの間のネジはピックアップが難しいので両面テープをドラ一バーに付けて持ち上げると良いでしょう。（わたしは関係ない部分のネジをあと2つも外してしまいました。）

5) DVDドライブに付いているケーブル類を外す。1つは電源ケーブル、もう1つは基盤のついたIDE接続ケーブルです。どちらも固く固定されているので、マイナスドライバーを使って焦らずゆっくりゆるめていきましょう。

6) DVDドライブ固定部品を外す。確かネジは4つだったと思います。（ここら辺からてんぱってきたので、記憶があいまいです。）

7) 購入したAD-7200A0Bを土台に付ける。純正のものよりも換装するAD-7200A0Bの方が長さが短いですが、ねじ穴は合うのでその位置で固定します。そして、本体のもとの位置に置いてネジで固定してみましたが、前面パネルが閉まらない ozr。

8) RD-XS37に元から付いていたドライブと見比べて、ベゼルを外せばいいんだ、という結論に達して、もう一度本体から取り出しました。AD-7200A0Bのベゼルを外す。AD-7200Aの場合、まず、ピンでトレイを強制排出してトレイのベゼルを外します。トレイ裏側の2つのツメをマイナスドライバーで持ち上げ、上に引き抜くような感じ。そして前面ベゼルはトレイを開けたまま、左右と下のツメを外せばOKでした。
自作PCなどをつくっていらっしゃるかたにはお茶の子さいさいだと思いますが、わたしはこの作業に30分は費やしました。下記のサイトの「交換用のＤＶＤドライブ」の項が参考になりました。LG製ドライブですが。
→初心者の初心者による初心者のためのＲＤ-Ｘ４改造コーナー（β版）

9) あとは分解したのと逆に組み立てていくだけ。そのときドライブの上側に防振シートを張ってみました。元のドライブにも張ってあったので。（100ショップで購入した滑り止めシートが余っていた。）

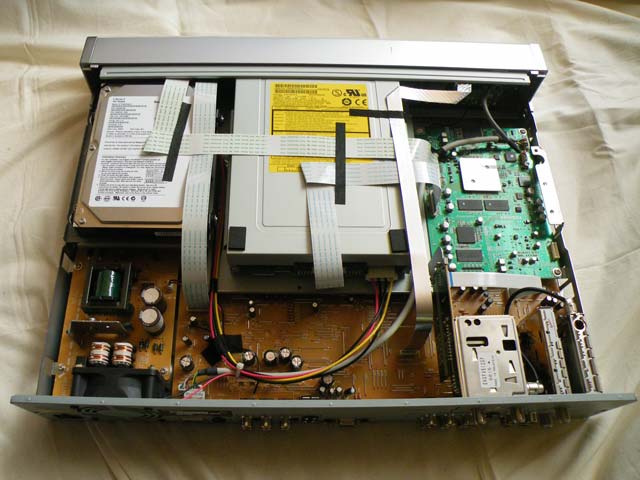

RX-XS37：DVD換装後

価格.comの掲示板にもありましたが、音はかなりうるさくなりました。純正ドライブが蚊が飛ぶ音だとすると、換装したAD-7200A0Bは、ミツバチが羽ばたくような音です。DVDドライブの土台と本体の間に防振ゴムでも噛ませたら少しはマシになるのかな、とか思ってみたり。

ドライブ換装後、DVD-RAM、DVD-Rへの書き込みをテストしましたが、問題なしです。DVD-Rにて30分番組を4本でギリギリまで書き込みしてみましたが、ファイナライズまできちんとできました。DVD-RWのテストはしていません。個人的に使わないので。まあ殻付RAMも使えなくなりましたが、殻付RAM持っていないので問題ないです。ただ、ベゼルを取ったトレイの前面が不格好なのがちょっと気になりますが、3000円で直ったなら万々歳です。
一応記録に残しておきましたが、この記事を参考になさっても自己責任ってことで。

追記：ソフマップ・ドットコムでは売り切れてしまったようです。amazon にも在庫があるようです。
